102學年 下學期 電腦機械製圖
核心能力：
| 權重代號 | 權重項目 | 權重比例% |
|---|---|---|
| MEA01 | 理論分析能力(Ability to perform theoretical analyses)。 | 0 |
| MEA02 | 機械設計與製造能力(Ability to design mechanical systems and implement manufacturing processes)。 | 40 |
| MEA03 | 口頭報告、溝通及寫作能力(Ability to make oral presentation and to produce technical writings)。 | 10 |
| MEA04 | 使用機械領域相關工具及軟體的能力(Ability to apply mechanical engineering tools and software)。 | 30 |
| MEA05 | 工程實務應用能力(Ability to solve practical engineering problems)。 | 20 |
因教學設備限制，本課程限機械系大學部學生選修。
學期成績。當2人 (成績已送出。)
期末考：6月24日，9:10~11:40，1. (組裝)爆炸動畫 (30%) 2. 工程圖 (30%) 3. 零件 (40%)
1. 上課時間：星期二，9:10~12:00，地點：系電腦教室。
2. 教科書：「Pro/Engineer Wildfire 5.0零件設計入門與範例」，林清安，碁峰，
www.gotop.com.tw ISBN：978-986-181-918-1，AEC0055000。
3. 軟體： Pro/Engineer Wildfire 5.0，請自備耳機。下載教育版說明。
4. 評分：期中考30%，期末考30%，出席及小考20%，作業20%。
5. 助教：張少中，接觸力學實驗室。
6. 出席記錄及成績。
7. 作業成績。
8. 期中考成績。
9. 期末考成績。
10. 教學進度：
1.草繪作業檔名：(學號頭尾) hwn.sec。例如：作業2，學號b0122025，則檔名為：b0125hw2.sec。
2.零件作業檔名：(學號頭尾) hwn.prt。例如：作業2，學號b0122025，則檔名為：b0125hw2.prt。
3.組件作業檔名：(學號頭尾) hwn.asm。例如：作業5，學號b0122025，則檔名為：b0125hw5.asm。不必附上零件檔。
4.動畫作業檔名：(學號頭尾) hwn.mpg。例如：作業6，學號b0122025，則檔名為：b0125hw6.mpg。
5.工程圖作業檔名：(學號頭尾) hwn.pdf。例如：作業6，學號b0122025，則檔名為：b0125hw6.pdf。
若擔心被別人故意上傳錯誤檔案覆蓋，可在檔名後加一英文字母，例如：b0125hw2k.sec。
期末考
1.動畫 檔名：(學號頭尾) f1.mpg。例如：學號b0122025，則檔名為：b0125f1.mpg。
2.工程圖檔名：(學號頭尾) f2.pdf。例如：學號b0122025，則檔名為：b0125f2.pdf。
3.零件 檔名：(學號頭尾) f3.prt。例如：學號b0122025，則檔名為：b0125f3.prt。
期末考上傳
|
日期 |
進度 |
教材 | 作業、小考 | 繳交期限 | |
| 1 | 2月25日 | chap. 1 | 無 | ||
| 2 |
3月4日 |
chap. 2 | 練習p1, p2, p3, p4 | ||
| 3 |
3月11日 |
chap. 3 草圖繪製1 | 練習p.3-36, p.3-37 | ||
| 4 |
3月18日 |
chap. 3 草圖繪製失敗的解決 |
作業1, p.3-41, 圖3-55，練習p.3-4, 圖3-52，p.3-41, 圖3-54。 |
3月18日13:00 | |
| 5 |
3月25日 |
chap. 3 混成特徵 | 練習 | ||
| 6 |
4月1日 |
chap. 3 基本特徵實例 1 | 作業2、練習 | 4月1日13:00 | |
| 7 |
4月8日 |
chap. 3 肋特徵 | 練習：3-99, 第三題 | ||
| 8 |
4月15日 |
chap. 3 結束 | 作業3：3-101 ，第六題 | 4月15日13:00 | |
| 9 | 4月22日 | chap. 5 複製特徵 | 練習3-100, 第五題, 3-99, 第四題 | ||
| 10 | 4月29日 | 期中考(考到第三章) | 考2小時，3題零件。 | ||
| 11 | 5月6日 | chap. 4，chap. 5 特徵鏡射 | 練習, 第五章，1、2題 | ||
| 12 | 5月13日 | chap. 5, chap 6. | screw, nut | 作業4, p.5-66第6題 | 5月13日13:00 |
| 13 | 5月20日 |
chap. 8 零件組裝。 |
作業5, p.8-25第1題 練習：第2題 |
5月20日13:00 |
|
| 14 | 5月27日 |
補充教材： 1. 爆炸圖，爆炸圖動畫 2. 機構運動與動畫輸出 |
1. 教材、pro/E檔 2. 教材、pro/E檔
|
作業6, 機構動畫。 |
5月27日13:00 |

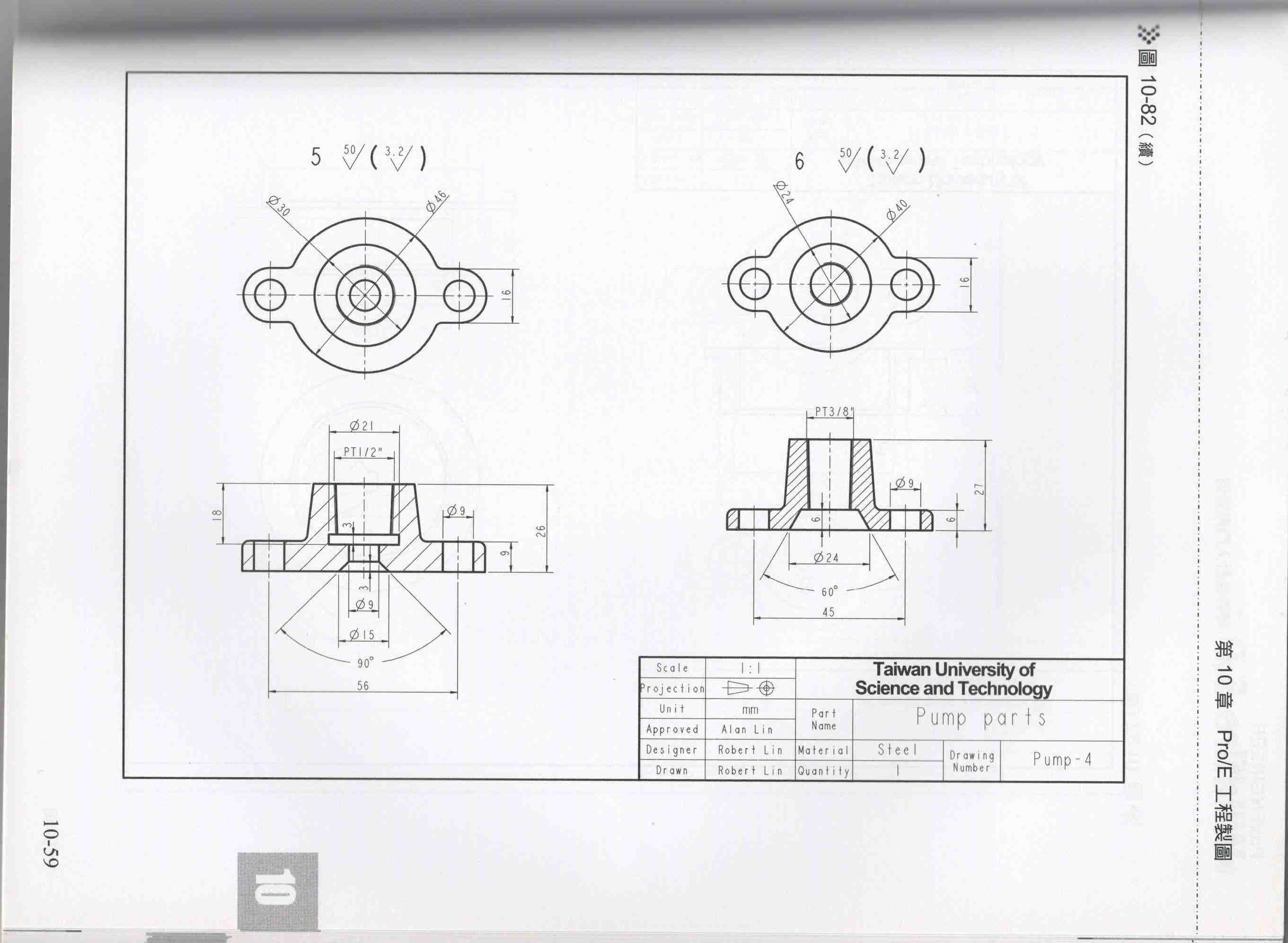

| 15 | 6月3日 | chap 10. 工程製圖 | 尺寸標註ppt | 作業7, p.10-60之圖。以pdf輸出。 |
6月10日10:00 |
| 16 | 6月10日 | 綜合練習 |
題目、工程圖 立體圖、順序 |
練習 |
|
| 17 | 6月17日 | 綜合練習 | 箱體 、 參考圖、繪圖順序 | 作業8，交prt檔。 | 6月17日13:00 |
|
18 |
6月24日 |
期末考 |
1. 爆炸動畫 (30%) 2. 工程圖 (30%) 3. 零件 (40%) |
裝配動畫：(1) 用爆炸圖，將每個裝配步驟都存成爆炸圖。
視圖管理員→爆炸-
新建：exp0001, 爆開一個元件。(按右鍵→編輯位置 或 (下方)屬性→(中間)編輯位置)
回復清單─選exp0001，按右鍵─儲存。按右鍵─複製─名稱：exp0002
點選 exp0002，按右鍵─設為活動的，屬性─爆開第二個元件。
回復清單─選exp0002，按右鍵─儲存。按右鍵─複製─名稱：exp0003
(餘此類推，至爆開所有元件。)
關閉。
(2) 應用程式 → 動畫 → 動畫 (右邊最上圖示)→ 新建 → 爆炸 → 確定→關閉。
→ 關鍵畫面順序(右邊最上第四圖示)→選取時間及爆炸圖→ (+)。
→ 眼鏡左邊→選exp0001→ (+) → exp0002 → (+) → exp0003 → (+) ..... → 確定。
→ 點選「啟動動畫」(下面算起第三個圖示)。
→ 重播 (下面算起第二個圖示) →補捉→輸入mpg檔名→確定。
至相關資料匣找尋mpg檔，用Windows Media開啟。
機構動畫：
(1) 組裝：使用者定義→先定義：插銷、滑塊 → 再組裝
(2) 伺服馬達定義 → 輪廓 → 規格 ： 速度。(講義未說明)
→ 初始角度 ： 目前
工程圖：1. 兩個零件，「配置圖」─「工程圖模型」─「新增模型」。
2. 輸出，出版─pdf─匯出。
